PCB -laserjakajaominaisuudet

Levyn komponentit ovat laser, galvanometri/tarkennuspeili, lineaarinen moottori, ohjausjärjestelmä, teollisuusohjausjärjestelmä, pölyn imujärjestelmä, jäähdytysjärjestelmä, marmorin stabilointialusta ja kaappi.

Laser

Laserit valitut materiaalien mukaanPakkausSubstraatti ovat erilaisia. Katso lisätietoja kohdasta "". Laser on ydin, ja laserin stabiilisuus määrittää suoraan prosessointivaikutuksen ja tehokkuuden ja takaa tuotteen laadun. Siksi käytämme yleensä tuotuja lasereita, kuten IPG, SP, AOW, PI jne. Ominaisuudet eivät ole vain vakaita, vaan myös kalliita. Laserkustannukset muodostavat kolmanneksen koko laitteen kustannuksista ja vielä enemmän kevyitä lähteitä. Laser on PCB -laserleikkaus- ja jakautumiskoneen kallein ydinkomponentti.

Leikkauspää (galvanometri / tarkennuspeili)

Leikkattavasta materiaalista riippuen prosessointipään valinta on erilainen. Esimerkiksi Cutting -alumiinialusta -piirilevy käyttää Perst: n tarkennuspeiliä, ja leikkausepoksimateriaali PCB käyttää galvanometriä. Tärkeimmät tuodut tuotemerkit ovat CTI, ScanLab, Raylaase ja niin edelleen. Käsittelypää on myös ydinlaite, ja se on tehokas takuu nopealle tehokkuudelle ja tarkkuudelle. Melkein kaikki tuodut laitteet käytetään markkinoilla, ja hinta ei luonnollisesti ole halpaa.

Lineaarinen moottori

Lineaarinen moottori on tehokas takuu laserleikkauskoneen prosessoinnille piirilevyn sisällä. Mitä suurempi prosessointleveys, sitä suurempi lineaarinen moottori käytetään ja luonnollinen hinta on kalliimpi. Koska galvanometrin yksi skannausalue on suhteellisen pieni, käytetään lineaarisen moottorin silmukointia. Lineaarisen moottorin tarkkuus vaikuttaa suoraan silmukoinnin tarkkuuteen. Jos haluat varmistaa tarkkuuden 3 mikronissa, voit käyttää vain tuonti moottoreita, kuten Taiwania. Hopealla ja niin edelleen. Vaikka kotimainen lineaarinen moottori on myös esiintynyt monissa puutteissa, sitä voidaan harkita pienten tarkkuusvaatimusten tapauksessa, mutta kaiken kaikkiaan se on aina epätyydyttävä. Lineaaristen moottorien hinta on toiseksi vain laserien hinnat ja on tärkeä komponentti.

Ohjelmistohallintajärjestelmä

Laitetta ei ole helppo käyttää, laitteiston vakauden lisäksi ohjelmiston ohjausjärjestelmä on intuitiivisin suoritusmuoto. Ohjelmistotoiminto on saavuttaa kaikkien toimintojen yhteensopivuus, ja se voi olla tyhjän toiminnan, voi hallita, muokata ja olla yhteensopiva erilaisten laitteistorajapintojen kanssa. Haluttuja prosessiparametreja voidaan käyttää suoraan ohjelmistossa, joka on hänen ytimensä, jos yksi ohjelmistoohjaus on usein juuttunut, ja yhteensopimattomuus ei vain vaikuta laitteen suorituskykyyn, vaan myös vaikuttaa normaaliin teollisuustuotantoon. Siksi korkealaatuinen valvontajärjestelmä on tärkeä ydintuote vuosien kertyneen laitekokemuksen ja asiakkaan kehittämän ohjelmiston jälkeen.

Muut laitteet

Mikä tahansa laitePakkaus -laserleikkausJa jakokone on välttämätöntä, aivan kuten puisen tynnyrin periaate. Yksikään lauta ei voida täyttää vedellä, joten teollisuustietokone, pölynkeräin, jäähdytyskone, kaappi, vakaa alusta, ne ovat myös välttämättömiä. Verrattuna yllä oleviin ydinlaitteisiin, nämä laitteet voidaan korvata myös kotimaisilla laitteilla, joten hinta on suhteellisen halpa.

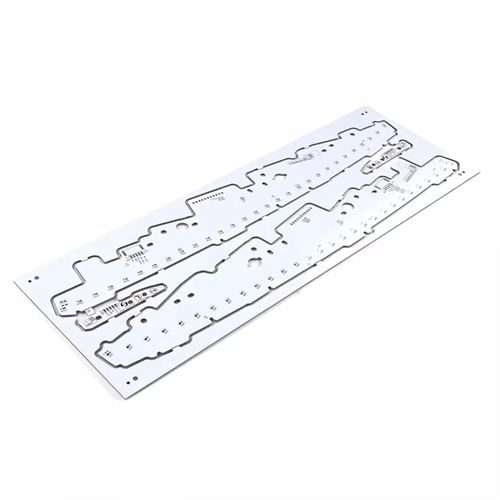

Piirilevyleikkaus- ja alalautailumenetelmät ovat erilaisia. Olipa kyse manuaalisesta alalautasta, veitsen ala- tai rei'ityskäsittelystä, se aiheuttaa tiettyjä vaurioita tai muodonmuutoksia itse piirilevylle. Edge Burr on vakava ja pölyä, etenkin hitsauksessa. Komponentin piirilevylevyn perinteisen prosessointitilan haitat paljastetaan. PCB-laserleikkauslaitteen ja PCB-laser-jakamiskoneen ulkonäkö on tuonut evankeliumin teollisuudelle, kosketukseen käsittämättömät prosessoinnit, hyvän prosessointivaikutuksen, ei BURR: n reunalle, ei vaurioita, ei muodonmuutoksia.

Jos olet kiinnostunut tuotteistamme tai sinulla on kysyttävää, ole hyväOta yhteyttä.
