Joustava piiri

Flex Circuit Board on vallankumouksellinen innovaatio piirilevytekniikassa. Kuten nimestä voi päätellä, se on painettu piirilevy, joka on suunniteltu taivuttamaan, taivuttamaan ja kiertymään rikkomatta tai menettämättä muotoa. Tämä joustavuus tekee siitä täydellisen käytettäväksi laitteissa, jotka vaativat suunnittelun säätöjä toimimaan oikein.

Flex-piirilevy valmistetaan korkealaatuisilla materiaaleilla, jotka tekevät siitä erittäin kestävän ja kestävän. Se kestää mekaanista, lämpö- ja kemiallista jännitystä, mikä tekee siitä täydellisen ratkaisun koviin ympäristöihin. Piirilevy voi myös käsitellä korkean taajuuden signaaleja, ja sitä voidaan käyttää monissa sovelluksissa, kuten kuluttajaelektroniset laitteet, ilmailu-, sotilas- ja lääketieteelliset laitteet.

Flex -piirilevy on uskomattoman ohut, mikä tekee siitä sopivan käytettäväksi laitteissa, jotka vaativat kompakteja malleja. Se on myös kevyt, mikä vähentää laitteen kokonaispainoa, mikä helpottaa kuljettamista. Flex Circuit -levy on erittäin muokattavissa, ja siinä on vaihtoehtoja, kuten yksipuoliset, kaksipuoliset, monikerroksiset ja jäykät yhdistelmävaihtoehdot.

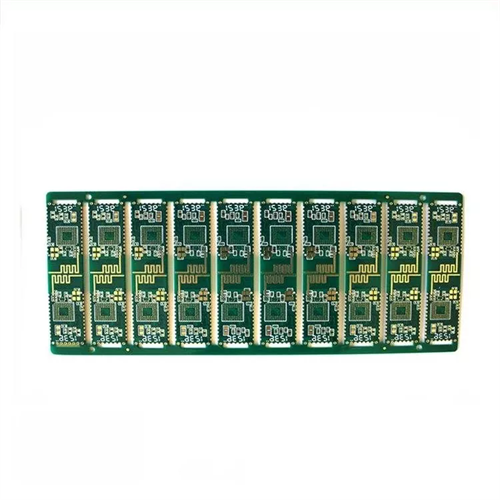

Hoshineo LCD -teknologian toimittama 4-kerroksinen piirilevy, toisin sanoen nelikerroksinen painettu piirilevy (PCB), on valmistettu neljästä lasikuitukerroksesta tai muista eristävästä materiaalista, ja nämä kerrokset on kytketty johtavien kanavien kautta. Se koostuu tyypillisesti yläkerroksesta, kahdesta sisäkerroksesta ja alakerroksesta sähköisten signaalien reitittämiseen ja elektronisten komponenttien kytkemiseen.

Hoshineo LCD-Tech 4-kerroksinen piirilevymääritys:

Kerroksen määrä (l)	4 kerrosta	Kuparin paksuus (OZ)	140um (4oz）
Tuotantopaneelin koko (MM)	≤483*623 mm	Linjan leveys	3/3mil
Ydinpaksuus (mm)	0.05	Reikäpinnoitussuhde AR	≤10: 1
Dielektrikkipaksuus (mm)	≧ 0,005	Loimi	0,60%
BGA Pad Pitch (MM)	≧ 0,4	SMT -sävelkorkeus (mm)	≧ 0,5
Juotos maskin rekisteröinti (MM)	± 0,038	Impedanssinhallintataleranssi	± 8%
Sisäkerroksen välys	≧ 20 µm	Pintakäsittely	HASL (lyijy- ja lyijyvapaa), pinnoitus/arvoitus, OSP

Hoshineo LCD-Tech 4-kerroksen piirilevytuotteet ja -toiminnot

Laminoitu rakenne: Tyypillinen 4-kerroksinen piirilevypinojen rakenne sisältää yläsignaalikerroksen, sisäkerroksen 1, sisäkerroksen 2 ja alahallikerroksen. Tämä rakenne tarjoaa enemmän joustavuutta ja monimutkaisuutta piirisuunnittelussa.

Johtava kanava: Reiän läpi piirin eri kerrokset kytkemällä signaalin lähetyksen ja komponenttien kytkentä.

Materiaalin valinta: Lasikuitua tai muita eristysmateriaaleja käytetään yleensä substraattina, ja pinta on peitetty kuparikalvolla johdotusta varten.

Signaalin lähetys: 4-kerroksen piirilevyn päätoiminto on toimia väliaineena signaalin lähettämiselle elektronisten komponenttien välillä ja kytkeä eri komponentit johdotuksen kautta piirin toiminnan saavuttamiseksi.

Sähköjakauma: Sisäkerrointa voidaan käyttää sähkökerroksena (VCC), jotta tarjotaan vakaa virtalähde piirille.

Maansuoja: Sisäkerros voi toimia myös maakerroksena (GND), tarjoamalla piirin suojaa, stabiloi signaalia ja estää häiriöitä.

Hoshineo LCD-Tech 4-kerroksinen piirilevytiedot

Pakkaus ja toimitus

Tavaroidesi turvallisuuden varmistamiseksi tarjotaan ammattimaista, ympäristöystävällistä, kätevää ja tehokasta pakkauspalveluita.
