Tuotteen Kuvaus

Tulostettu piirikokoonpanoprosessi alkaa perusteellisella kuulemisella tarkat eritelmäsi ja suunnittelutarpeesi ymmärtämiseksi. Kokenut suunnittelijaryhmämme käyttää uusimpia ohjelmistotyökaluja suunnitelmien muuttamiseen ja täysin funktionaalisen prototyypin luomiseen. Kun prototyyppi on hyväksytty, käytämme sitten huipputeknisiä PCA-tuotantomenetelmiämme yhdenmukaisuuden ja laadun varmistamiseksi jokaisessa valmistamissamme PCA: ssa.

Johtavana korkealaatuisten painettujen piirien kokoonpanopalvelujen tarjoajana käytämme vain parempaan luokasta materiaaleja ja noudatamme tiukkoja laadunvalvontaprosesseja varmistaaksemme, että PCA-mallit täyttävät kaikki asiaankuuluvat alan standardit ja määräykset. Lisäksi tarjoamme kilpailukykyistä hinnoittelua PCA -palveluillemme ja työskentelemme budjetin sisällä parhaan mahdollisen tuloksen tuottamiseksi.

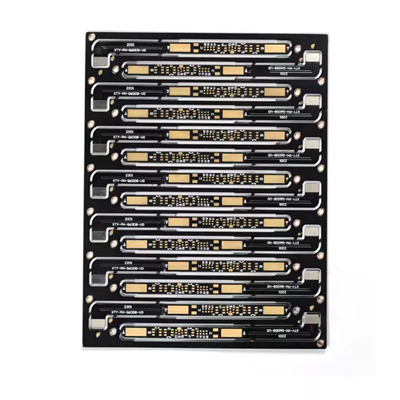

Hoshineo LCD-Tech -teknologian tavanomaisen mustan juotosmaskin painettu piirilevy, joka on toimittanut Piirilevy, on tavallinen musta juotosmaski-piirilevy, joka sisältää mustan juotosmaskin käytön kuparikalvoviivan ja levyn suojaamiseksi.

Hoshineo LCD-Tech Standard Black Solder Mask Pecb -tuotetoiminto ja eritelmä

Esine	Eritelmä
1	Kerrosnumero	1-18Layers
2	Materiaali	FR-4, FR2.Taconic, Rogers, CEM-1 CEM-3, keraaminen, ROCKERY-METALLAKKOUTTEET
2	Materiaali
3	Pintapinta	HASL (LF), kultapinnoitus, elektrolitio nikkelin upotuskulta, upotustina, OSP (entek)
4	Viimeistelylevyn paksuus	0,2 mm-6,00 mm (8mil-126mil)
5	Kuparin paksuus	1/2 unssia min; 12 oz max
6	Juotosmaski	Vihreä/musta/valkoinen/punainen/sininen/keltainen
7	Min.Trace -leveys ja linjaväli	0,075 mm/0,1 mm (3mil/4mil)
8	Min.Polun halkaisija CNC -halkaisulle	0,1 mm (4mil)
9	Min.Polun halkaisija lävistykseen	0,9 mm (35 miljoonaa)
10	Suurin paneelikoko	610mm*508mm
11	Reikäpositon	+/- 0,075 mm (3mil) CNC Drwiling
12	Kapellimen leveys (W)	0,05 mm (2 miljoonaa) tai; +/- 20% alkuperäisestä taideteoksesta
13	Reiän halkaisija (H)	PTH L: +/- 0,075 mm (3mil); Ei-PTH L: +/- 0,05 mm (2mil)
14	Ääriviivat	0,125 mm (5mil) CNC -reititys; +/- 0,15 mm (6mil) lävistämällä
15	Loimi ja kierre	0,70%
16	Eristyskestävyys	10KOHM-20MOHM
17	Johtavuus	<50OHM
18	Testijännite	10-300V
19	Paneelikoko	110 × 100 mm (min); 660 × 600 mm (Max)
20	Kerroskerrosten väärinkäyttö	4 kerrosta: 0,15 mm (6mil) max; 6 kerrosta: 0,25 mm (10mil) Max
21	Min. Reiän reunan välinen sisäkerroksen pqttern välillä	0,25 mm (10 miljoonaa)
22	Min.Sulakerroksen ouLineto -piirimallin välillä	0,25 mm (10 miljoonaa)
23	Hallituksen paksuustoleranssi	4 kerrosta: +/- 0,13 mm (5mil); 6 kerrosta: +/- 0,15 mm (6mil)
24	Impedanssinhallinta	+/- 10%
25	Erilainen vaatimus	+-/10%

Hoshineo LCD-Tech Standard Black Solder Mask Pecbusage Skenaario

Huippuluokan elektroniikka: Huippuluokan kuluttajaelektroniikkatuotteissa, kuten älypuhelimissa, tablet-laitteissa, huippuluokan ääni jne., Tavallinen musta juotosmaski-piirilevy ei voi vain tarjota erinomaista piirisuojausta, vaan myös parantaa tuotteen yleistä rakennetta ja kauneutta täyttääkseen kuluttajien korkeat vaatimukset tuotteen ulkonäöstä.

Lääketieteelliset laitteet: Lääketieteellisillä laitteilla on yleensä korkeat vaatimukset tuotteiden ulkonäöstä ja tunnistamisesta, ja tavanomaisen mustan juotos maskin piirilevyn ainutlaatuinen musta ulkonäkö auttaa erottamaan ja tunnistamaan laitteet, samalla kun se täyttää lääketieteellisten laitteiden tiukat vaatimukset piirin vakauden ja turvallisuuden vuoksi.

Korkean lämpötilan ympäristö: Testandard -musta juotosmaski -piirilevy kestää korkean lämpötilan korkean lämpötilan hitsausprosessin aikana, joten sillä on laaja levitys elektronisissa tuotteissa, jotka vaativat korkean lämpötilan hitsausta tai työskentelevät korkean lämpötilan ympäristössä, kuten autoelektroniikka, teollisuusohjauslaitteet jne.

Kosteudenkestävät ja korroosionestovaatimukset: Musta juotoslohkokerros on hyvä kosteudenkestävä ja korroosionesto-ominaisuudet, ja se sopii elektronisiin tuotteisiin, joiden on työskenneltävä kosteassa tai syövyttävässä ympäristössä pitkään, kuten meren havaitsemislaitteet, kemialliset laitteiden hallintataulut ja niin edelleen.

Optinen skannaus ja tunnistaminen: Joissakin tapauksissa viivakoodien tai merkkien optinen skannaus tai tunnistaminen piirilevyllä vaaditaan, tavallinen musta juotos maski -piirilevy voi tarjota selkeän ja vakaan taustan, parantaen optisen skannauksen tarkkuutta ja luotettavuutta.
